Was unterscheidet die S20-Schiene von anderen Stadtbahntypen?

Was unterscheidet die S20-Schiene von anderen Stadtbahntypen?



DerSchiene aus S20-Stahl, das hauptsächlich durch die Norm DIN 5901 geregelt wird, ist ein spezifisches Profil einer Stadtbahn, das häufig im Bergbau, in Industrieanlagen und auf Baustellen eingesetzt wird. Während es die allgemeinen Eigenschaften von Stadtbahnen aufweist, -definiert als ein Gewicht von weniger als 30 kg/m-, verfügt es über einzigartige geometrische und metallurgische Merkmale, die es von anderen Typen wie der ASCE- oder JIS-Serie unterscheiden.



Hier sind die Hauptfaktoren, die die S20-Schiene von ihren Gegenstücken unterscheiden:



1. Geometrisches Profil (Norm DIN 5901)

Anders als der AmerikanerASCEoder JapanischJISStadtbahnen, S20 folgt strengen deutschen Ingenieursmaßstäben. Sein Design ist für Schmalspurtransporte optimiert, bei denen Platz und Gewichtsverteilung entscheidend sind.

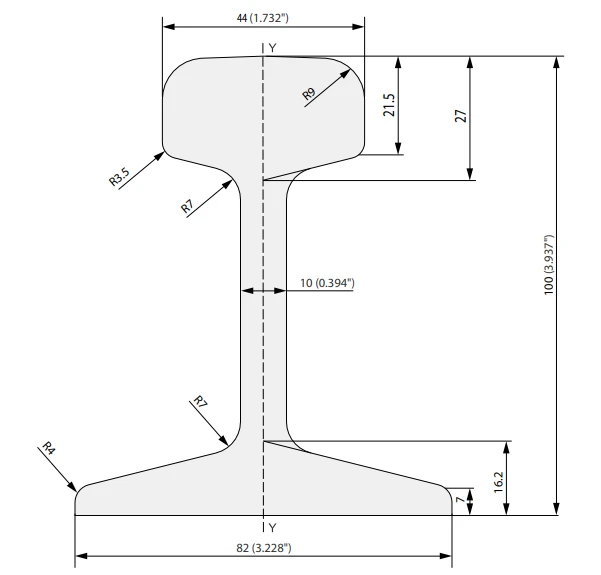

Spezifikation	S20-Schiene (DIN 5901)	Vergleichshinweis
Gewicht	19,80 kg/m	Etwas leichter als der 22 kg/m (ASCE 45), aber schwerer als der S18.
Schienenhöhe	100,00 mm	Bietet ein niedrigeres Profil, was ideal für Untertagebergwerke mit Höhenbeschränkungen ist.
Untere Breite	82,00 mm	Eine im Verhältnis zur Höhe breitere Basis sorgt für überlegene Stabilität auf temporären oder unebenen Schwellen.
Kopfbreite	44,00 mm	Schmalerer Kopf als die meisten Schienen mit einem Gewicht von mehr als 22 kg, wodurch die Reibung für spezielle Trolleys mit kleinen -Rollen verringert wird.



2. Metallurgische Zusammensetzung



S20-Schienen werden typischerweise in Güteklassen wie z55QoderQ235. Diese Materialien bieten ein spezifisches Gleichgewicht zwischen Härte und Duktilität:





• Schweißbarkeit:Da diese Schienen häufig in temporären Anlagen oder kreisförmigen Gleisen in Fabriken verwendet werden, sind sie so konzipiert, dass sie leicht geschweißt oder mit Laschen verbunden werden können.



• Flexibilität:Sie verfügen im Vergleich zu Schwerlastschienen (wie der 136RE) über ein höheres Maß an „Biegebarkeit“, wodurch sie sich leichter für Lager- oder Minengleise mit engen Radien-krümmen lassen.



Q235B	Mechanisches Eigentum						Chemische Zusammensetzung (%)
	Streckgrenze		Zugfestigkeit		Verlängerung	Härte	C	Si	Mn	S	P
	MPa	kg/mm²	MPa	kg/mm²	min	HB		Kleiner oder gleich		Kleiner oder gleich	Kleiner oder gleich
	Größer oder gleich	Größer oder gleich
	235	24	375-460	38-47	26%		0.12-0.22	0.35	0.30-0.70	0.045	0.045



55Q	Mechanisches Eigentum						Chemische Zusammensetzung (%)
	Streckgrenze		Zugfestigkeit		Verlängerung	Härte	C	Si	Mn	S	P
	MPa	kg/mm²	MPa	kg/mm²	min	HBW				Kleiner oder gleich	Kleiner oder gleich
	Größer oder gleich	Größer oder gleich	Größer oder gleich	Größer oder gleich		Größer oder gleich
			685	69		197	0.50-0.60	0.15-0.35	0.60-0.90	0.04	0.04



3. Laden-Lager und Anwendung



Der S20 zeichnet sich durch seine spezifische Tragfähigkeit aus und bewältigt typischerweise Achslasten dazwischen3 bis 5 Tonnen.



• S20 vs. Heavy Rail:Bei schweren Schienen liegt der Schwerpunkt auf Hochgeschwindigkeitsstabilität und enormem Gewicht (Fracht/Personen). S20 konzentriert sich aufWendigkeit.



• Typische Verwendungen:Es ist das „Arbeitstier“ für Ziegelfabriken, Waldbahnen und Tunnelbauprojekte, bei denen die Schiene im Laufe des Projekts häufig verschoben oder verlängert werden muss.





4. Verbindungssystem



S20-Schienen werden speziell verwendetFischplattenUndSchraubenlöcher(normalerweise 20 mm bis 22 mm), die nicht mit Standard-ASCE- oder UIC-Stadtbahnen austauschbar sind. Das bedeutet, dass, sobald ein System für DIN 5901 S20 ausgelegt ist, die Hilfskomponenten (Clips, Platten und Weichen) innerhalb dieses europäischen Standard-Ökosystems bleiben müssen.



Welche Vorteile bietet die DIN 5901 S20 RAIL?



Die DIN 5901 S20-Schiene ist ein 19,8 kg/m schweres, deutsches Standardprofil mit mittlerem-Gewicht, das für Industrie-, Kran- und Logistikgleise verwendet wird. Zu den Hauptvorteilen zählen die hohe strukturelle Haltbarkeit für mittelschwere Belastungen, der vielseitige Einsatz in Fabriken und Bergwerken sowie die einfache Installation. Sein flaches Bodendesign sorgt für Stabilität, während die Stahloptionen Q235B/55Q eine kostengünstige oder hoch{12}feste, verschleißfeste Leistung bieten.



Hauptvorteile von DIN 5901 S20-Schienen



• Optimale Leistung und Stärke:Das S20-Profil (19,8 kg/m) ist für mittelschwere Belastungen konzipiert und bietet eine bessere Festigkeit und Stabilität als kleinere Schienen wie S10 oder S14.



• Hochleistungsmaterialien-:Die Schienen bestehen aus langlebigem Q235B- oder 55Q-Stahl und sind auf Verschleißfestigkeit optimiert.



• Stabile und langlebige Ausführung:Die DIN 5901-Norm gewährleistet ein hochwertiges, flaches Bodenprofil-, das hervorragende Stabilität, langfristige Leistung und reduzierten Wartungsaufwand gewährleistet.





• Vielseitige industrielle Anwendung:Geeignet für verschiedene Umgebungen, einschließlich Werksbahnen, Lagerkransysteme, Bergbaubetriebe und Logistikinfrastruktur.



• Hohe Präzision und einfache Montage:Die Schienen weisen enge Fertigungstoleranzen auf (±1 % der Abmessungen) und sind mit Standardbefestigungen kompatibel, was eine einfache Integration und schnelle Installation ermöglicht.



• Maßgeschneiderte Optionen:Erhältlich in verschiedenen Längen (6 m, 8 m, 10 m), um unterschiedliche, flexible Layoutdesigns zu ermöglichen.



FAQ



• Ist die S20-Schiene dasselbe wie die 20-kg-Schiene?

Technisch gesehen nein. „20-kg-Schiene“ ist eine Kategorie. S20 ist ein spezielles DIN-Profil dieser Kategorie mit einem genauen Gewicht von 19,80 kg/m.



• Warum ist S20 höher als andere 20-kg-Schienen?

Die zusätzliche Höhe sorgt für ein größeres „Trägheitsmoment“, wodurch die Schiene steifer und widerstandsfähiger gegen vertikale Biegung unter dem Druck der Kranräder ist.



• Kann ich S20-Schienen mit amerikanischen ASCE-Befestigungselementen verwenden?

Nein. Aufgrund der einzigartigen S20-Schienenabmessungen (100 mm Höhe / 82 mm Basis) müssen Sie DIN-konforme Clips und Laschen verwenden.



• Was ist das beste Material für S20-Schienen?

Für den industriellen Einsatz ist 55Q die bessere Sorte. Es bietet die hohe SCHIENEN-S20-MATERIALFESTIGKEIT, die erforderlich ist, um Oberflächenverschleiß und -ermüdung zu widerstehen.



• Tragen S20-Schienen höhere Lasten als breitere Schienen?

In Bezug auf die vertikalen Achslasten ja. Aufgrund seiner Höhe kann er bis zu 3,5 Tonnen effizienter bewältigen als eine kürzere Schiene mit demselben Gewicht.
