Was sind die Merkmale der Kranschiene GOST KP140?

Was sind die Merkmale der Kranschiene GOST KP140?

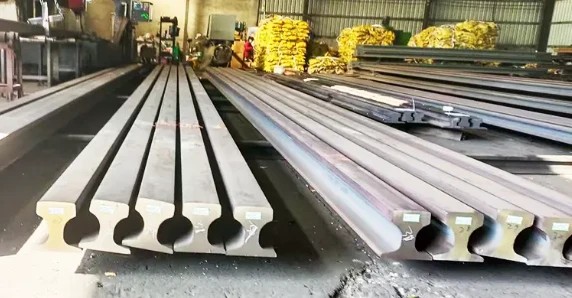

DerGOST KP140 Kranschiene(entspricht KR140) ist das robusteste Profil im GOST 4121-96-Standard. Es wurde speziell für die Unterstützung extrem schwerer Hebegeräte wie Ship-{5}}to-Shore-Kräne (STS), Schienenportalkrane (RMG) und schwere metallurgische Brückenkrane entwickelt.

Seine Eigenschaften zeichnen sich durch seine massiven Abmessungen, die hohe -Kohlenstoffmetallurgie und die außergewöhnliche strukturelle Steifigkeit aus.



1. Dimensionsmerkmale



Der KP140 zeichnet sich durch ein nahezu „quadratisches“ Profil aus, das maximale Stabilität sowohl gegen vertikale als auch seitliche Kräfte bietet.





• Kopfbreite (140 mm): Der außergewöhnlich breite Kopf bietet eine massive Auflagefläche für Kranräder, was den Hertzschen Anpressdruck deutlich reduziert und Oberflächenabplatzungen verhindert.



• Basisbreite (170 mm): Eine breite Aufstandsfläche sorgt dafür, dass die Schiene bei hohem Drehmoment und seitlichem Schub stabil bleibt, wodurch das Risiko eines „Kippens“ oder Verschiebens der Schiene verringert wird.



• Gesamthöhe (170 mm): Die Höhe trägt zu einem hohen Widerstandsmoment bei, sodass die Schiene als starrer Balken fungiert, der die Durchbiegung zwischen den Stützpunkten minimiert.



• Bahnstärke (38 mm – 58 mm): Das verstärkte Gewebe ist für extreme Scherbeanspruchungen ausgelegt und verhindert ein Strukturknicken bei Radlasten von 100 Tonnen.



Größe	Schienenhöhe (mm)	Bodenbreite (mm)	Kopfbreite (mm)	Bahndicke (mm)	Gewicht (kg/m)
KP140	170	170	140	58	141.7



2. Physische und logistische Eigenschaften





• Theoretisches Gewicht: 141,7 kg/m. Diese hohe Dichte macht sie zu einer der schwersten Standardschienen der Welt.



• Standardlängen: Die gebräuchlichste Industrielänge ist12 Meter, obwohl der GOST-Standard Abstufungen von 9,0 m bis 12,0 m vorsieht.



• Standardkompatibilität: Es wird hergestellt nachGOST 4121-96Damit ist es die Hauptspezifikation für die Schwerindustrie in Osteuropa, dem Nahen Osten und südostasiatischen Hafenprojekten.



3. Metallurgische Eigenschaften

KP140-Schienen werden typischerweise aus U71Mn-Stahl mit hohem -Kohlenstoffgehalt hergestellt.





• Hoher Kohlenstoffgehalt:Bietet die nötige Härte (260 – 300 HB), um einer „Pilzbildung“ oder plastischen Verformung des Schienenkopfes zu widerstehen.



• Manganlegierung:Verbessert die Zähigkeit des Stahls und ermöglicht eine „Kaltverfestigung“, bei der die Schienenoberfläche härter wird, wenn sie wiederholten Radlasten ausgesetzt wird.



• Zugfestigkeit:In der Regel größer oder gleich 880 MPa, um sicherzustellen, dass die Schiene dynamischen Stößen durch Bremsen und Beschleunigen des Krans standhält.



Mechanisches Eigentum

Chemische Zusammensetzung (%)

U71Mn

Streckgrenze

Zugfestigkeit

Verlängerung

Härte

C

Si

Mn

S

P

Cr

Ni

Cu

MPa

kg/mm²

MPa

kg/mm²

min

HBW

Größer oder gleich 390

Größer oder gleich 40

Größer oder gleich 880

9%

0.65-0.76

0.15-0.35

1.10-1.40

Kleiner oder gleich 0,030

Kleiner oder gleich 0,030

Kleiner oder gleich 0,250

Kleiner oder gleich 0,250

Kleiner oder gleich 0,250



4. Mechanische Leistung



• Vertikale Steifigkeit:Aufgrund seiner Höhe und seines Gewichts schützt der KP140 die darunter liegenden Fugenmörtel- und Betonfundamente, indem er Lasten effektiver verteilt als leichtere Schienen.



• Seitenstabilität:Das Verhältnis von Basis{0}}zu-Höhe von 1:1 ist für den seitlichen Lastwiderstand optimiert, was für Krane, die in Umgebungen mit starkem Wind-eingesetzt werden oder außermittige Lasten handhaben, von entscheidender Bedeutung ist.





• Vibrationsdämpfung:In Verbindung mit einem professionellen Befestigungssystem (verstellbare Clips usw.)Gummipads) reduziert der KP140 Lärm und mechanische Vibrationen in der gesamten Tragstruktur erheblich.



Welche Vorteile bietet die KP140-Schiene im Vergleich zu anderen Kranschienentypen?



DerKranschiene KP140(141,7 kg/m) besetzt eine besondere Nische im Schwermaschinenbau. Im Vergleich zu anderen gängigen Profilen wie dem europäischenA-Serie(z. B. A100, A120), die ChinesenQU-Serie(z. B. QU100, QU120) oder leichterKP-Profile(z. B. KP100), seine Vorteile liegen in seiner enormen Masse und seiner einzigartigen Geometrie.



Hier ist ein technischer Vergleich der Vorteile von KP140 gegenüber anderen Schienentypen:



1. Überlegene Stabilität im Vergleich zur europäischen A--Serie



Während die europäische A-Serie (DIN 536) beliebt ist, bietet der KP140 ein anderes Stabilitätsprofil.





• Verhältnis von breiterer Basis-zu-Höhe:Der KP140 verfügt über eine170 mm BasisUnd170 mm Höhe(Verhältnis 1:1). Viele europäische Profile sind breiter als hoch (z. B. ist A120 105 mm hoch, aber 220 mm breit).



• Der Vorteil:Das 1:1-Verhältnis des KP140 sorgt für eine höhereVertikaler Abschnittsmodul. Dies bedeutet, dass es weniger wahrscheinlich ist, dass es sich zwischen den Stützpunkten durchbiegt oder „biegt“ als die kürzeren Profile der A--Serie, wodurch es sich besser für Start- und Landebahnen eignet, bei denen der Stützabstand etwas größer ist.



2. Höhere Tragfähigkeit im Vergleich zu QU120 und KP120



Der KP140 ist der „Schwergewichts-Champion“ im Vergleich zum QU120 (ca. . 118 kg/m) oder seinem kleineren Bruder, dem KP120.



• Massenvorteil:Mit Extra23–30 kg Stahl pro MeterDer KP140 verfügt über einen deutlich dickeren Steg und ein größeres Kopfvolumen.



• Der Vorteil:Es kann größere Radlasten bewältigen80–100 Tonnenpro Rad, während der QU120 oder KP120 viel früher an seine Sicherheitsgrenze stößt. Wenn Sie auf größere, schnellere STS-Krane (Ship{3}}to-Shore) umrüsten, ist der KP140 oft das einzige Profil, das die Anforderungen an den Sicherheitsfaktor erfüllt.



3. Geringere Kontaktspannung im Vergleich zu Standard-Eisenbahnprofilen



Manchmal wird bei Schwerlastprojekten fälschlicherweise die Verwendung von Standardschienen (wie P65 oder UIC60) für Kräne in Betracht gezogen.



• Kopfgeometrie:Standard-Eisenbahnschienen haben einen „gekrönten“ (abgerundeten) Kopf, der für Hochgeschwindigkeitsfahrzeuge mit konischen Rädern konzipiert ist. Im Gegensatz dazu verfügt der KP140 über einebreiter, flacher Kopf (140 mm).



• Der Vorteil:Da Kranräder normalerweise flach sind, ist dies beim KP140 der FallVollflächiger Kontakt. Eine Standard-Eisenbahnschiene würde zu einem „Linienkontakt“ führen, der zu extremen Spannungskonzentrationen und einer schnellen „Pilzbildung“ oder Rissbildung am Schienenkopf führen würde.



Vergleichszusammenfassungstabelle



Besonderheit	KP140	QU120 (Chinesischer Standard)	A120 (Europäischer Standard)
Gewicht	141,7 kg/m	118,4 kg/m	100 kg/m
Kopfbreite	140 mm	120 mm	120 mm
Basisbreite	170 mm	170 mm	220 mm
Höhe	170 mm	170 mm	105 mm
Hauptvorteil	Maximale Tragfähigkeit	Ausgewogene Vielseitigkeit	Maximale seitliche Stabilität



Erhalten Sie innerhalb von 24 Stunden ein Angebot



GNEE-SCHIENEbietet die hochwertige KP140-Kranschiene und den erforderlichen technischen Support, um sicherzustellen, dass Ihr Projekt die strengsten Sicherheits- und Leistungsmaßstäbe erfüllt. Unser tiefes Verständnis der metallurgischen und logistischen Anforderungen des russischen GOST-Standards macht uns zu einem vertrauenswürdigen Partner für globale Hafen- und Industrieerweiterungen.



Kontaktieren Sie unsum Ihre spezifischen Standortanforderungen zu besprechen, detaillierte GOST KP140-Kranschienenspezifikationen zu erhalten und ein professionelles Angebot für Ihre Infrastrukturanforderungen einzuholen. Unser Team ist bereit, die technischen Daten und leistungsstarken-Kranschienen der KP-Serie bereitzustellen, die erforderlich sind, damit Ihre schweren Hebevorgänge sicher und effizient ablaufen.
